ભારતનું સેમિકન્ડક્ટર વિઝન ૨૦૩૫
#જીએસ-૨ #જીએસ-૩ #સરકારી નીતિઓ અને હસ્તક્ષેપ #ટેકનોલોજી મિશન #અર્થવ્યવસ્થા #infrastructure #વિજ્ઞાન અને ટેકનોલોજી #ICT
શા માટે ચર્ચામાં છે
- નીતિ આયોગના ફ્રન્ટિયર ટેક હબ (FTH) દ્વારા તાજેતરમાં ચિપ મેન્યુફેક્ચરિંગમાં વૈશ્વિક નેતૃત્વ તરફ દેશને માર્ગદર્શન આપવા માટે ફ્યુચર ઓફ ઇન્ડિયાઝ સેમિકન્ડક્ટર ઇન્ડસ્ટ્રી નામનો એક મહત્વપૂર્ણ અહેવાલ પ્રકાશિત કરવામાં આવ્યો છે.
- આ અહેવાલ સંપૂર્ણપણે આત્મનિર્ભર ચિપ અર્થવ્યવસ્થા બનાવવા માટેના વ્યાપક રોડમેપ તરીકે ભારતના સેમિકન્ડક્ટર વિઝન ૨૦૩૫ ની રૂપરેખા આપે છે.
- આ જાહેરાત ઘરેલું મેન્યુફેક્ચરિંગ ઇકોસિસ્ટમને ગાઢ બનાવવા માટે સેન્ટ્રલ બજેટ ૨૦૨૬ માં ISM ૨.૦ (ઇન્ડિયા સેમિકન્ડક્ટર મિશન ૨.૦) ની રજૂઆતની સાથે જ આવી છે.
સારાંશ

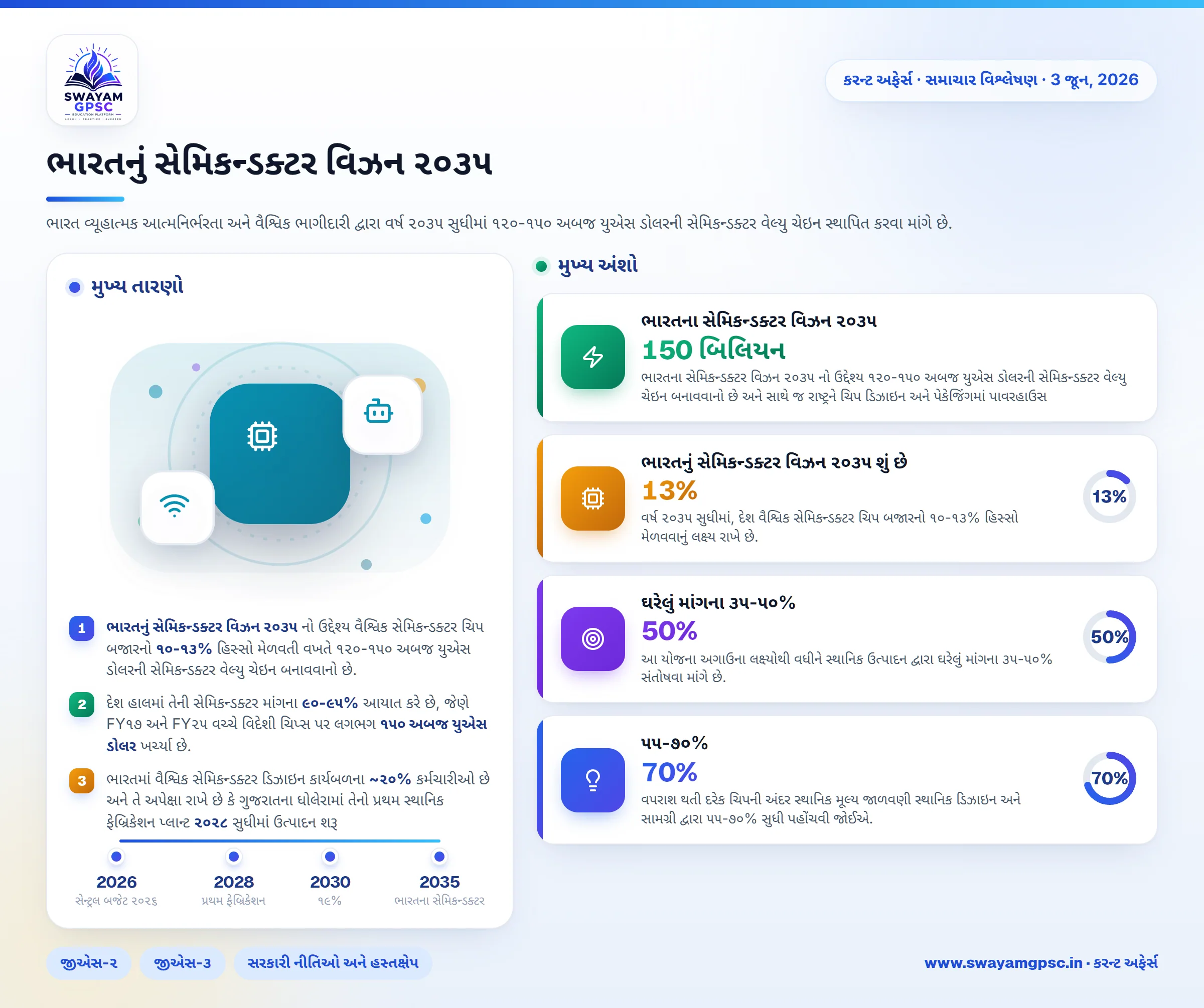

- ભારતના સેમિકન્ડક્ટર વિઝન ૨૦૩૫ નો ઉદ્દેશ્ય ૧૨૦-૧૫૦ અબજ યુએસ ડોલરની સેમિકન્ડક્ટર વેલ્યુ ચેઇન બનાવવાનો છે અને સાથે જ રાષ્ટ્રને ચિપ ડિઝાઇન અને પેકેજિંગમાં પાવરહાઉસ બનાવવાનો છે.
- આ લક્ષ્યો સુધી પહોંચવા માટે, સરકાર અગ્રણી કાર્ય, નીતિઓ, ઉત્પાદન, કાર્યબળ તાલીમ અને આંતરરાષ્ટ્રીય ભાગીદારીને આવરી લેતી ૫પી વ્યૂહરચના પર આધાર રાખે છે.
ભારતનું સેમિકન્ડક્ટર વિઝન ૨૦૩૫ શું છે
- ભારત વ્યૂહાત્મક આત્મનિર્ભરતા અને વૈશ્વિક ભાગીદારી દ્વારા વર્ષ ૨૦૩૫ સુધીમાં ૧૨૦-૧૫૦ અબજ યુએસ ડોલરની સેમિકન્ડક્ટર વેલ્યુ ચેઇન સ્થાપિત કરવા માંગે છે.
- પ્રથમ સ્તંભ પરંપરાગત નોડ્સ પર પ્રભુત્વ મેળવીને અને અદ્યતન ચિપ ટેકનોલોજીમાં પસંદગીયુક્ત રોકાણ કરીને વ્યૂહાત્મક સ્વ-નિર્ભરતા પ્રાપ્ત કરવા પર ધ્યાન કેન્દ્રિત કરે છે.
- બીજો સ્તંભ ભારતને ચિપ ડિઝાઇન અને આઉટસોર્સ્ડ સેમિકન્ડક્ટર એસેમ્બલી એન્ડ ટેસ્ટ (OSAT) સેવાઓ માટે વૈશ્વિકાગ્રણીમાં ફેરવીને ઇકોસિસ્ટમ મજબूती બનાવે છે.
- ત્રીજો સ્તંભ ગેલિયમ નાઇટ્રાઇડ (GaN) અને સિલિકોન કાર્બાઇડ (SiC) ચિપ્સ ના વિશ્વસનીય પ્રદાતા બનીને વૈશ્વિક અનિવાર્યતા સુનિશ્ચિત કરે છે.
- વર્ષ ૨૦૩૫ સુધીમાં, દેશ વૈશ્વિક સેમિકન્ડક્ટર ચિપ બજારનો ૧૦-૧૩% હિસ્સો મેળવવાનું લક્ષ્ય રાખે છે.
- ભારત અદ્યતન પેકેજિંગ અને OSAT કામગીરી માટે ટોચના ૩ વૈશ્વિક સ્થળો માં સ્થાન મેળવવાનું લક્ષ્ય રાખે છે.
- આ યોજના અગાઉના લક્ષ્યોથી વધીને સ્થાનિક ઉત્પાદન દ્વારા ઘરેલું માંગના ૩૫-૫૦% સંતોષવા માંગે છે.
- વપરાશ થતી દરેક ચિપની અંદર સ્થાનિક મૂલ્ય જાળવણી સ્થાનિક ડિઝાઇન અને સામગ્રી દ્વારા ૫૫-૭૦% સુધી પહોંચવી જોઈએ.
- દેશ કૃત્રિમ બુદ્ધમત્તા, ક્વોન્ટમ કમ્પ્યુટિંગ અને હાઇ-પર્ફોર્મન્સ પ્રોસેસિંગમાં ૧૦૦+ અદ્યતન IP ઉત્પન્ન કરવાની યોજના ધરાવે છે.
- ઇજનેરો વિશ્વભરના ૫૦+ દેશો માં ૫જી અને ૬જી ફોન માટે પરવડે તેવી ચિપ્સની નિકાસ કરવાની યોજના ધરાવે છે.
- ભારત સિલિકોન કાર્બાઇડ અને ગેલિયમ નાઇટ્રાઇડ જેવી વાઇડ-બેન્ડગેપ સામગ્રી માટે ટોચના વૈશ્વિક સપ્લાયર નું સ્થાન સુરક્ષિત કરવાનું લક્ષ્ય રાખે છે.
ભારતની ૫પી સેમિકન્ડક્ટર વ્યૂહરચના શું છે
- અગ્રણી સ્તંભ સંયુક્ત ચિપ્સ અને અદ્યતન ૩ડી એકીકરણ પદ્ધતિઓ માટે ઘરેલું સંશોધન અને ડિઝાઇન ક્ષમતાઓનું નિર્માણ કરવા પર ધ્યાન કેન્દ્રિત કરે છે.
- ટૂંકા ગાળામાં, સત્તાવાળાઓ ડિઝાઇન સાધનોની પહોંચ પ્રદાન કરશે અને કૃત્રિમ બુદ્ધમત્તા ઓટોમેશનનો ઉપયોગ કરીને નેશનલ કો-ડિઝાઇન પ્લેટફોર્મ શરૂ કરશે.
- મધ્યમ ગાળાના પગલાંઓમાં નેશનલ ફ્રન્ટિયર સેમિકન્ડક્ટર રિસર્ચ પ્રોગ્રામ હેઠળ અગ્રણી સંસ્થાઓમાં સેન્ટર્સ ઓફ કન્વર્જન્સ ની સ્થાપના કરવાનો સમાવેશ થાય છે.
- લાંબા ગાળાની યોજનાઓમાં સમર્પિત સોવરિન ફંડ દ્વારા સમર્થિત સ્ટ્રેટેજિક આઈપી એન્ડ પેટન્ટ પ્રોગ્રામ ચલાવવાનો સમાવેશ થાય છે.
- નીતિ અને રોકાણ સ્તંભ આ ક્ષેત્રના નિર્માણ માટે દસ વર્ષમાં ૧૩૫-૧૮૦ અબજ યુએસ ડોલર ની મૂડી જરૂરિયાતનો અંદાજ લગાવે છે.
- ખાનગી રોકાણકારો માટે જોખમો ઘટાડવા માટે કેન્દ્ર સરકાર આ ભંડોળના અંદાજે એક તૃતીયાંશ (~૪૫-૬૦ અબજ યુએસ ડોલર) ભાગને લંગર કરશે.
- ટૂંકા ગાળાની નીતિગત ક્રિયાઓમાં એક સ્વાયત્ત નોડલ એજન્સીની સ્થાપના કરવી અને વ્યવસાયો માટે સિંગલ-વિન્ડો ક્લિયરન્સ સ્થાપિત કરવાનો સમાવેશ થાય છે.
- મધ્યમ ગાળાના પગલાંઓ ફૂલ સ્ટેક ઇન્સેન્ટિવ્સ રજૂ કરે છે અને સંરક્ષણ અને ટેલિકોમમાં સ્થાનિક ચિપના ઉપયોગ માટેના નિયમો લાગુ કરે છે.
- લાંબા ગાળાનું નીતિગત કાર્ય નેશનલ ઇન્વેસ્ટમેન્ટ એન્ડ ઇન્ફ્રાસ્ટ્રક્ચર ફંડ સાથે જોડાયેલા નેશનલ કેપિટલ ફ્રેમવર્ક ને કાર્યરત કરશે.
- ઉત્પાદન સ્તંભ વેફર ફેબ્રિકેશન, અદ્યતન પેકેજિંગ અને સુરક્ષિત ઉત્પાદન સુવિધાઓને પ્રાથમિકતા આપે છે.
- ટૂંકા ગાળાના ઉત્પાદન પગલાંઓમાં સ્વચ્છ ઉર્જા સ્ત્રોતો દ્વારા સંચાલિત નેશનલ સેમિકન્ડક્ટર ઝોન્સ (NSZs) નું નિર્માણ સામેલ છે.
- મધ્યમ ગાળાના પ્રયાસોમાં નેશનલ સેન્ટર ફોર એડવાન્સ્ડ પેકેજિંગ (NCAP) દ્વારા અદ્યતન પેકેજિંગને ગાઢ બનાવવાનો સમાવેશ થાય છે.
- લાંબા ગાળાના ઉત્પાદનમાં સંવેદનશીલ સંરક્ષણ અને એરોસ્પેસ જરૂરિયાતો માટે એર-ગેપ્ડ નેટવર્ક સાથેના સુરક્ષિત ફેબ્સ તૈનાત કરવામાં આવશે.
- લોકોનો સ્તંભ લાંબા ગાળાના શૈક્ષણિક કાર્યક્રમો દ્વારાકુશળ પ્રતિભાની અર્જન્ટ જરૂરિયાતને સંબોધિત કરે છે.
- ટેલેન્ટ પિરામિડનું સ્તર એક નેશનલ ફેબ એકેડમી અને પોલિટેકનિક નેટવર્ક દ્વારા ટેકનિશિયન કુશળતાનું નિર્માણ કરે છે.
- સ્તર બે પ્રાયોગિક ચિપ ટેપ-આઉટ અનુભવનો સમાવેશ કરવા માટે યુનિવર્સિટી એન્જિનિયરિંગ અભ્યાસક્રમોને અપડેટ કરે છે.
- સ્તર ત્રણ ટોચની તકનીકી સંસ્થાઓમાં નેનોઇલેક્ટ્રોનિક્સ પ્રયોગશાળાઓને અપગ્રેડ કરીને સામગ્રી સંશોધકોને સમર્થન આપે છે.
- સ્તર ચાર અનુભવી ભારતીય ડાયસ્પોરા વ્યાવસાયિકોને પાછા ઘરે લાવવા માટે ગ્લોબલ ટેલેન્ટ ઇન્ફ્યુઝન પ્રોગ્રામ ચલાવે છે.
- ભાગીદારી સ્તંભ યુએસએ, જાપાન અને ઇયુ જેવા વિશ્વસનીય લોકશાહી ટેક બ્લોક્સ સાથે મહત્વપૂર્ણ ભૌગોલિક રાજકીય જોડાણો સુરક્ષિત કરે છે.
- આ ભાગીદારી સપ્લાય ક્રંચ દરમિયાન ભારતના મહત્વપૂર્ણ DUV (ડીપ અલ્ટ્રાવાયોલેટ) અને EUV (એક્સટ્રીમ અલ્ટ્રાવાયોલેટ) લિથોગ્રાફી સાધનોની પહોંચનું રક્ષણ કરે છે.
- મધ્યમ ગાળાની ભાગીદારીમાં વૈશ્વિક યુનિવર્સિટી લિંકેજ અને પરિપક્વ-નોડ ફેક્ટરીઓ માટે industrialદ્યોગિક સંયુક્ત સાહસોનો સમાવેશ થાય છે.
- લાંબા ગાળાના રાજદ્વારી પ્રયાસો વૈશ્વિક જૂથો જેમ કે IMEC માં ભારતીય સંશોધકોને એમ્બેડ કરશે અને આફ્રિકામાં કાચા માલની સંધિઓ સુરક્ષિત કરશે.
વૈશ્વિક સેમિકન્ડક્ટર લેન્ડસ્કેપમાં ભારત ક્યાં ઊભું છે
- વૈશ્વિક સેમિકન્ડક્ટર બજાર ૨૦૨૪ માં ૬૩૧ અબજ યુએસ ડોલર પર પહોંચ્યું હતું અને ૨૦૩૫ સુધીમાં ૧.૫ ટ્રિલિયન યુએસ ડોલર સુધી પહોંચવાની અપેક્ષા છે.
- બજારની વૃદ્ધિ પ્રતિ વર્ષ ૮.૫% ના સ્થિર સંયુક્ત વાર્ષિક વૃદ્ધિ દરથી આગળ વધે છે.
- મુખ્ય માંગ ડ્રાઇવરોમાં કૃત્રિમ બુદ્ધમત્તા કમ્પ્યુટિંગ, ૫જી નેટવર્ક અને ડેટા સેન્ટર્સનો સમાવેશ થાય છે.
- અન્ય મુખ્ય માંગ ક્ષેત્રોમાં industrialદ્યોગિક ઓટોમેશન સાથે ઇલેક્ટ્રિક વાહનો (EVs) અને એડવાન્સ્ડ ડ્રાઇવર અસિસ્ટન્સ સિસ્ટમ્સ (ADAS) સિસ્ટમ્સ દર્શાવવામાં આવી છે.
- વૈશ્વિક સપ્લાય ચેઇન આંચકાઓએ દરેક જગ્યાની સરકારોને સ્થિતિસ્થાપક ઘરેલું સેમિકન્ડક્ટર ઉદ્યોગો બનાવવા માટે દબાણ કર્યું છે.
- ભારત હાલમાં તેની સેમિકન્ડક્ટર માંગના ૯૦-૯૫% આયાત કરે છે, જે વિશાળ સપ્લાય ચેઇન જોખમો બનાવે છે.
- નાણાકીય વર્ષ ૨૦૧૭ અને નાણાકીય વર્ષ ૨૦૨૫ ની વચ્ચે રાષ્ટ્રોએ ચિપ આયાત પર લગભગ ૧૫૦ અબજ યુએસ ડોલર ખર્ચ્યા હતા.
- આયાત ખર્ચ ૨૩% ના વાર્ષિક દરે વધે છે, જો તેને અંકુશમાં રાખવામાં ન આવે તો ૨૦૩૫ સુધીમાં ૨૪૦ અબજ યુએસ ડોલર સુધી પહોંચવાની ધમકી આપે છે.
- ઘરેલું ચિપની માંગ ૧૯% ના વૃદ્ધિ દરે વિસ્તરે છે, જે FY૨૦૩૦ સુધીમાં ૯૦ અબજ યુએસ ડોલર અને FY૨૦૩૫ સુધીમાં ૨૦૦+ અબજ યુએસ ડોલર નું લક્ષ્ય રાખે છે.
- ભારત વૈશ્વિક સેમિકન્ડક્ટર ડિઝાઇન કાર્યબળના ~૨૦% ને આવાસ આપીને એક મોટો માળખાકીય ફાયદો ધરાવે છે.
- ગુજરાતના ધોલેરામાં આવેલ દેશનો પ્રથમ ફેબ્રિકેશન પ્લાન્ટ ૨૦૨૮ સુધીમાં ઉત્પાદન શરૂ કરવા માટે સુનિશ્ચિત થયેલ છે.
- સ્થાનિક ચિપ મેન્યુફેક્ચરિંગ સુવિધાઓને ભંડોળ પૂરું પાડવા માટે ઇન્ડિયા સેમિકન્ડક્ટર મિશન (ISM) MeitY હેઠળ કેન્દ્રીય એજન્સી તરીકે કામ કરે છે.
- બજેટમાં ઘોષણા કરવામાં આવી, ISM ૨.૦ અદ્યતન પેકેજિંગ, OSAT સેવાઓ અને સંયુક્ત સેમિકન્ડક્ટર્સ તરફ ધ્યાન કેન્દ્રિત કરે છે.
- વધારાની સરકારી સહાય ઇલેક્ટ્રોનિક્સ અને આઈટી હાર્ડવેર માટે પ્રોડક્શન લિંક્ડ ઇન્સેન્ટિવ (PLI) યોજના દ્વારા આવે છે.
- અન્ય સહાયક નીતિઓમાં ઇલેક્ટ્રોનિક ઘટકો અને સેમિકન્ડક્ટર્સના ઉત્પાદનને પ્રોત્સાહન આપવાની યોજના (SPECS) અને ઇલેક્ટ્રોનિક્સ મેન્યુફેક્ચરિંગ ક્લસ્ટર્સનો સમાવેશ થાય છે.
- જાહેર ખરીદીના નિયમો સ્થાનિક સ્તરે બનાવેલા સામાનને પ્રાથમિકતા આપે છે, જ્યારે ડિઝાઇન લિંક્ડ ઇન્સેન્ટિવ સ્કીમ ફેબલેસ સ્ટાર્ટઅપ્સને મદદ કરે છે.
- ડિજિટલ ઇન્ડિયા RISC-V પ્રોગ્રામ અને ચિપ્સ ટુ સ્ટાર્ટઅપ પ્રોગ્રામ ઓપન સોર્સ પ્રોસેસર ડેવલપમેન્ટ અને ટૂલ એક્સેસને પ્રોત્સાહન આપે છે.
- ભારે આયાતનો આધાર રાષ્ટ્રીય સુરક્ષા જોખમો પેદા કરે છે કારણ કે UAVs જેવા મુખ્ય સંરક્ષણ હાર્ડવેર સંપૂર્ણપણે વિદેશી ભાગો પર આધારિત છે.
- સ્થાનિક ફેક્ટરીઓનું નિર્માણ નાણાકીય જવાબદારીઓને દૂર કરે છે અને લાખો નાગરિકો માટે ડિજિટલ ઉપકરણો સસ્તા બનાવે છે.
પડકારો
- ચિપ ડિઝાઇનમાં ભારે તકનીકી જટિલતા અને ખર્ચાળ ડિઝાઇન ઓટોમેશન સાધનો પર ભારે આધાર સામેલ છે.
- ઉદ્યોગને લિથોગ્રાફી, ટેસ્ટિંગ અને અદ્યતન R&D માં પ્રશિક્ષિત કુશળ ઇજનેરોની ગંભીર અછતનો સામનો કરવો પડે છે.
- સેમિકન્ડક્ટર ફેબ્રિકેશન માટે પાણી અને ઊર્જાની વિશાળ માત્રાની જરૂર પડે છે, જે ટકાઉ સંસાધન સંચાલનની માંગ કરે છે.
- નવી ફેબ્રિકેશન ફેક્ટરીઓ નાણાકીય વળતુરમાં વિલંબ કરીને, ફક્ત કાર્યરત બનવા માટે ૪-૫ વર્ષ લે છે.
- મૂળભૂત ફેક્ટરી બનાવવા માટે વિશાળ મૂડીની જરૂર પડે છે, જેમાં પ્રમાણભૂત પ્લાન્ટ્સની કિંમત ૫ અબજ યુએસ ડોલર થી વધુ હોય છે અને અદ્યતન પ્લાન્ટ્સની કિંમત ૧૫ અબજ યુએસ ડોલર થી વધુ હોય છે.
તકો
- સંચાર નેટવર્ક અને સ્માર્ટ ઉપકરણો માટે ઊર્જા-સક્ષમ ચિપ્સ ડિઝાઇન કરવા માટે ભારત તેની સોફ્ટવેર તાકાતનો ઉપયોગ કરી શકે છે.
- અદ્યતન પેકેજિંગ માટે વેફર ફેબ્રિકેશન કરતા ઓછી મૂડીની જરૂર પડે છે, જે ભારતને ચિપ એસેમ્બલી અને પેકેજિંગ માટે વૈશ્વિક હબ બનવાની મંજૂરી આપે છે.
- વાઇડ-બેન્ડગેપ ચિપ્સ ઇલેક્ટ્રિક વાહનો, નવીનીકરણીય ઉર્જા પ્રણાલીઓ અને ૫જી નેટવર્ક માટે મજબૂત બજાર તકો પ્રદાન કરે છે.
- ઇજનેરો વાયરલેસ સંચાર, રડાર અને ઉપગ્રહ પ્રણાલી માટે વિશિષ્ટ રેડિયો ફ્રીક્વન્સી ચિપ્સ વિકસાવી શકે છે.
- ક્વોન્ટમ અને ન્યુરોમોર્ફિક કમ્પ્યુટિંગમાં વહેલી સંડોવણી ભારતને ફર્સ્ટ-મૂવર ફાયદો મેળવવાની તક આપે છે.
- સ્થાનિક કંપનીઓ સ્માર્ટફોન, સેન્સર અને ગ્રાહક ઇલેક્ટ્રોનિક્સ માટે પરવડે તેવી મોટા પાયે બજાર ચિપ્સનું ઉત્પાદન કરી શકે છે.
નિષ્કર્ષ
- ભારત સેમિકન્ડક્ટર મેન્યુફેક્ચરિંગ માટે મુખ્ય વૈશ્વિક સ્તંભમાં પરિવર્તિત થવા માટે આદર્શ પ્રતિભા પૂલ અને બજાર કદ ધરાવે છે.
- નીતિ ઘડનારાઓ ભાર મૂકે છે કે હવે કાર્યવાહી કરવામાં નિષ્ફળ જવાથી રાષ્ટ્ર માટે ભારે વ્યૂહાત્મક અને આર્થિક દંડ વહન કરવો પડે છે.
